单色静态LED屏图文编发系统是一款简洁实用的LED控制系统，具有强大图文数据编辑并通过串口向外发送点阵数据，能够调节屏幕幅面参数、系统时间，数据通讯等。操作简便，将下载的压缩包解压到任一个可写目录，直接执行jjd.exe即可。

【相关规律】

一: 按”发送1″按钮,编辑且设置好的点阵数据将从指定串口按指定波特率按以下格式发出:

第一字节: 44H 第二字节:屏号(1-20) 第三字节:发送地址高8位 第四字节:发送地址低8位

从第5字节开始,是本屏的点阵数据, 按图像点阵从左到右,自上而下扫描,白色为0(不亮),其他颜色为1(点亮),每

8位组成1个字节,每个字节先从D0(最低位)装配,每行图像的点数要是8的倍数,不是则最后一字节剩余高位用0 补

足.一行扫完后紧接下一行,直到本屏数据发完.

二: 按”发送2″ 按钮,所发数据除了第一字节改为88H外,其余和按”发送1″相同.

三: 按”校时”钮,顺序发送以下11个字节:

66H,66H,年高字节,年低字节,月,日,星期,时,分,秒,毫秒

以上日期时间是从微机取得的.

【使用说明】

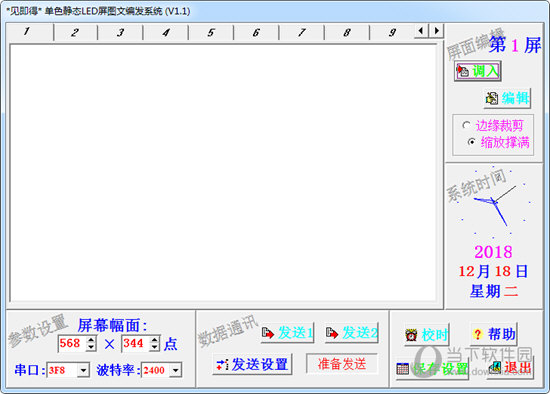

1、用鼠标点参数设置栏中各黑色小箭头，先选好LED屏尺寸和串口参数。

2、用鼠标点上方选页标签，知识兔选择要调入或编辑的16屏之一。

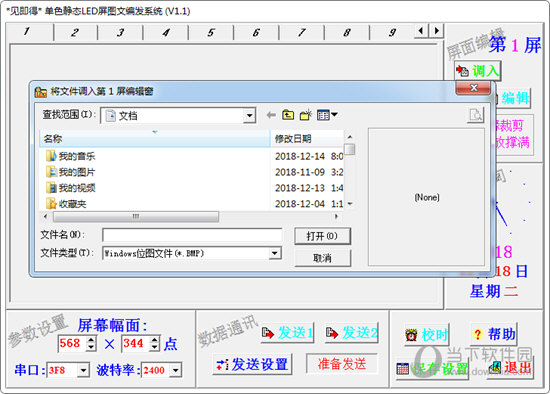

3、单击调入可装入任一个黑白的.bmp图文文件，或单击编辑按纽弹出一个与Windows附件中“画图”用法和功能完全相同的图文编辑器，知识兔以新建或修改所调入的图文。

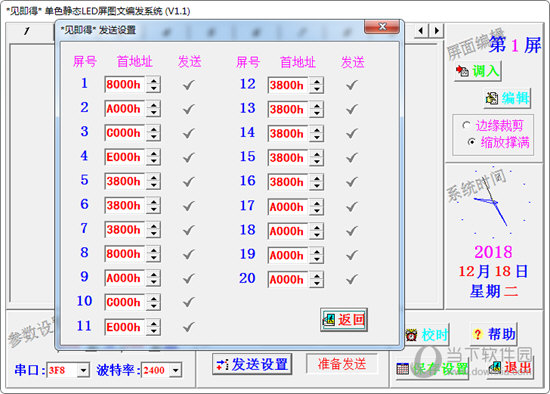

4、单击发送设置按钮，知识兔设置好要发送的屏号及地址。

5、单击发送1或发送2进行通讯。
