yqmkpat.vlx插件是一款专门针对Autocad制图软件推出的CAD图案填充插件，知识兔这款插件能够帮助用户更好地执行绘图工作，能够帮助用户轻松地完成简单的线、圆、圆弧、点等构造自己的“填充图案”，知识兔支持自定义调节样例填充和比例，大大提高用户的工作效率，有需要的小伙伴快来下载体验吧。

【功能介绍】

1、YQMKPAT.vlx支持填充图案设置，知识兔可以自定义填充类型

2、软件支持图案选择，在设置界面选择一种使用

3、支持添加本地的图案，知识兔可以选择地砖填充到CAD图纸

4、可以选择园林设计相关的图案添加到CAD图纸

5、可以选择家装设计相关的团年填充到图纸

6、分享填充角度设置，在软件自定义角度，知识兔可以设置双向填充

7、分享距离设置功能，为图案设置距离，知识兔支持使用当前原点填充

【软件特色】

1、YQMKPAT.vlx功能减低，知识兔支持多个图层选项

2、支持使用当前图像项，知识兔支持对当前项目设置透明度

3、支持创建独立的图案填充方式，知识兔也可以设置关联填充

4、支持设置边界，在软件重新设置填充的边界

5、可以选择1:1填充，自定义图纸比例

6、YQMKPAT.vlx 操作方便，为用户分享多种填充模式

【安装说明】

1、知识兔将YQMKPAT.VLX复制到AutoCAD安装地址下的扩展菜单上使用

2、复制到CAD安装地址下的Support文件夹保存

3、打开AutoCAD软件，知识兔点击加载程序功能就插件添加就可以填充图案

4、弹出加载界面，在Support文件夹将插件打开就可以完成加载

5、提示 appload已成功加载 YOMKPAT.vlx

6、在命令界面输入yqmkpat知识兔点击回车就可以加载程序，知识兔从而开始绘图

【使用教程】

1、知识兔下载插件到电脑任意位置（不要放置电脑桌面或者C盘）

2、打开CAD输入命令AP（或菜单栏–工具–加载程序）

3、找到下载好的插件YQMKPAT.VLX文件

4、知识兔点击加载（L）

5、加载成功后：

①输入yqmkpat或MP可启动制作程序（按矩形长边1mm重复）；

②输入yqmkpat1或MP1可启动制作程序（按按实际大小1:1制作）；

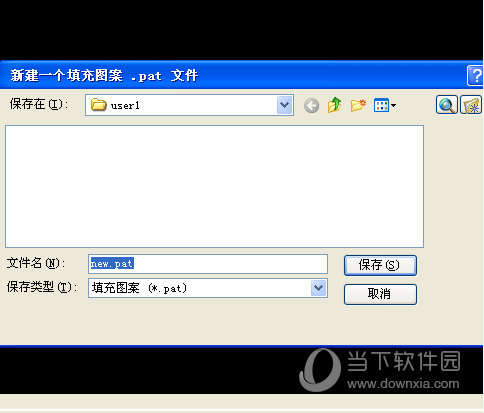

6、输入上述任意一个制作命令后，提示新建填充图案文件名“NEW.PAT”，知识兔可以输入自己填充图案的对应名称然后知识兔直接知识兔点击保存（S）。

注：工具会自动定位到CAD的SUPPORT目录，不用修改填充图案PAT文件的存放路径

7、知识兔点击保存后，提示“选择对象”，知识兔选择要制作填充图案的图像。

注：只识别直线、弧、圆和点，多段线不能识别【若使用了多段线，需要先使用X命令分解开】。

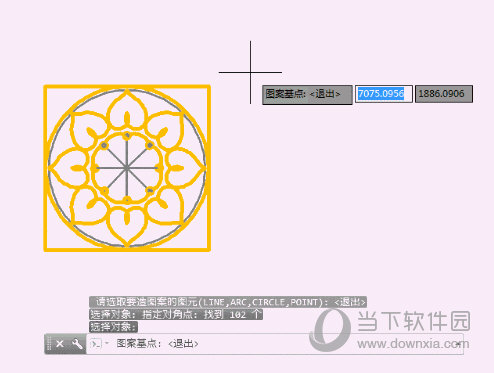

8、设置“图案基点”，可选择图案左下角端点为基点。

9、设置“横向重复间距”，拾取图案水平方向的边线长度。

10、设置“竖向重复间距”，拾取图案竖直方向的边线长度。

11、完成填充图案的制作。

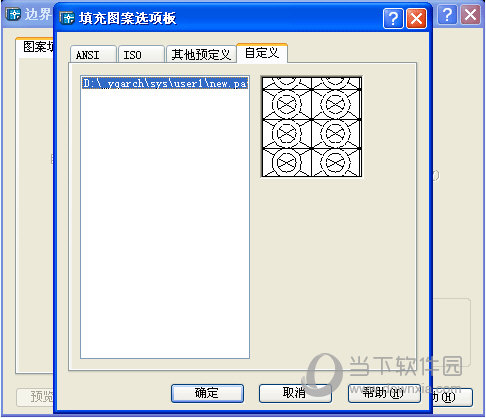

12、输入填充命令（H），知识兔选择“图案填充”–“填充图案选项板”–“自定义”，就可以选择刚刚制作的填充图案了！
