Altium Designer18是一款最新版的电脑机械设计软件，为了提升用户体验和效率，知识兔这款18版应运而生，有了它，我们就可以对PCB板进行全面的设计与调控，比起其它版本而言，18版运行更稳定、更快速，操作更简单、更便捷，功能更强大、更丰富，轻松搞定一切机械设计难题。

【软件功能】

3D引擎：使用易于使用的导入模块和间隙检查，知识兔以真实的3D形象化您的电路板，使您能够在第一时间获得正确的设计。

MCAD编码器：学习如何通过强大的实时协作技术有效沟通设计目标并跟踪电气和机械设计团队的变化。

刚性的FLEX：了解如何通过集成电路解决方案和丰富的3D可视化来克服刚挠结构设计分享的挑战。

统一的原理图：通过同步，统一的界面快速设计PCB布局和自定义选择板组件。

统一的PCB：了解如何使用统一的设计环境轻松地管理和修改设计的各个元素，知识兔从原理图到电路板布局。

统一文档：了解如何使用精确度和尺寸控制设计属性以及自定义文档来对板进行尺寸标注，知识兔以便第一时间获得正确的设计

零件选择和采购：通过智能的，数据丰富的采购分析，节省时间查找组件，并做出最知情的部件选择。

版本控制：具有透明度的工程师使用高度直观的内置版本控制来减轻设计差异。

拱顶：通过用户控制的组件选择，设计规则约束等，轻松管理设计数据。

【软件特色】

1、设计效率增强：凭借高速设计、设计文档以及PCB布线的效率增强，提升您的工程体验。

2、自动交叉搜索：通过在原理图及电路板间交叉引用，在设计工程的多个文件中快速导航

3、PCB 元器件参数：ad18破解版自动将部件参数传递至PCB设计中，知识兔以便轻松定义设计规则范围并传达设计意图。

4、DRAFTSMAN 功能增强：运用数据和设计对象间全新的PCB测量方法，优化您的文档工作流程。

5、动态铺铜：通过便捷的编辑模式及自定义边界，节约修改多边形铺铜的时间。

6、背钻孔：通过对钻孔的完全控制，减少高速设计时对信号完整性的干扰。

【怎么旋转元件】

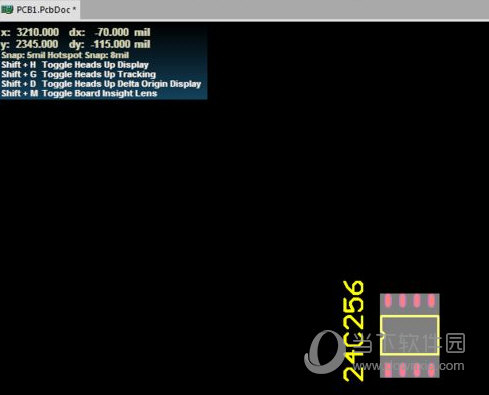

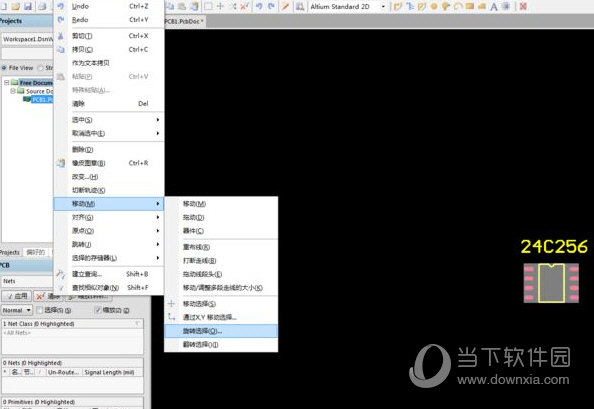

启动altium designer，选中需要旋转的元器件，知识兔点击编辑(E)>>移动(M)>>旋转选择(O)，就会出现下图的界面

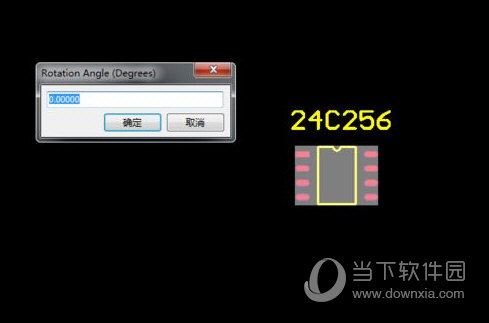

输入要旋转的角度，知识兔点击确定，然后知识兔再知识兔点击一下工作界面，旋转后的元器件就出现在你面前了。

也可以直接用快键键E+M+O,出现下面的界面，这样好像更快捷一些。

【怎么添加元件库】

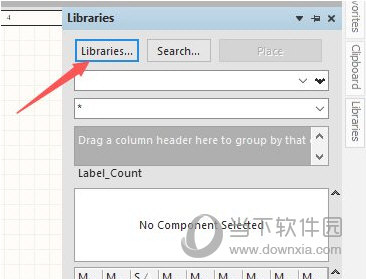

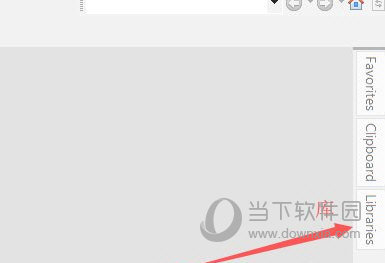

首先，开启我们的Altium Designer软件，知识兔选择右侧的“库”选项

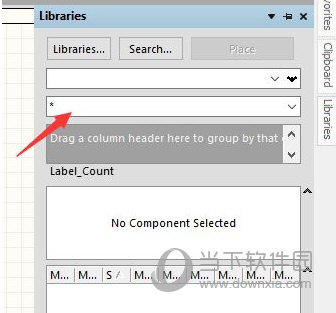

在弹出的界面中，知识兔选择左上角的“Libraries”选项

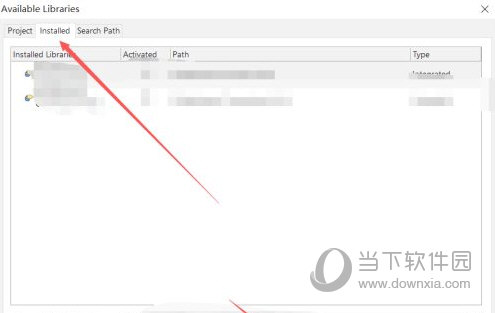

选中后，弹出图中窗口，知识兔选择“Installed”->“Install”选项

选中后，知识兔选择从文件添加库，知识兔选择文件类型，我们可以修改成所有类型文件

【怎么画原理图】

我们打开Altium Designer这个软件。建立一个工程文件，再在这个工程文件下，建立一个原理图文件。

找到右边的菜单栏，进行添加元器件。找到后，进行知识兔双击就可以把元器件拖到编辑区域。

如果知识兔库里没有要找的元器件，那么久在导入其他事先准备好的元器件库。

导入好之后，在上方的菜单栏里，找到画线标志进行画线。

【更新日志】

1、采用了新的DirectX 3D渲染引擎，带来更好的3D PCB显示效果和性能。

2、仅支持64位操作系统，具有更好的内存读写性能和支持更大的内存空间，感觉让你们老板扔掉老掉牙的XP吧。

3、重构了网络连接性分析引擎，避免了因PCB板较大，且板上GND很多，每动到有GND的元件或线，屏幕上就会出现Analyzing Gnd，要过好一会屏幕才可以动，严重影响速度。

4、文件的载入相对于AD 17来说性能大幅度提升

5、ECO及移动器件性能优化

6、交互式布线速度提升

7、利用多核多线程技术，湿度工程项目编译，铺铜，DRC检查 ，导出Gerber等性能得到了大幅度提升

8、更加快速的2D-3D上下文界面切换

9、降低了系统内存及显卡内存的占用

10、更过的Gerber导出性能，至少比AD 17 快 4 到 7 倍，在26 层板，具有大约9000个器件的测试板上对比， AD 17 导出Gerber需要7个小时而AD 18仅仅需要11分钟搞定

11、除了性能的改善，还带了一些新功能特性的提升，知识兔包括：

12、支持多板系统设计

13、增强的BoM清单功能，进一步增强了ActiveBOM功能，

14、ActiveBOM:使用更好地前期元器件选择,有效避免生产返工。

15、修正了Repeated Sheets中的网络冲突

16、改进结点处理和渲染

17、设置Output Job相对路径时，不用修改绝对路径

18、输出路径和日志文件夹的路径现更新项目名称

19、众多的FPGA/ Embedded的增强，知识兔包括ST微电子M25P（SPI），串行闪存器件系列支持嵌入式设计

20、更新各种语言的本地化版本
