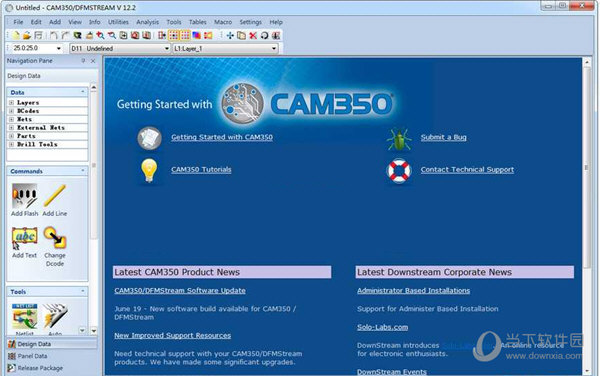

CAM350是一款专业PCB设计软件，为用户分享了海量的电路设计制作功能，能够帮助用户提高工作效率，知识兔让PCB设计更加方便快捷。软件已经成功破解，内置了破解补丁，用户解压即可直接使用，满足用户的各种PCB设计需求。

cam350

【软件功能】

1、支持多种输入/输出格式（CAD数据，ODB++，Gerber，IPC-356,Excellon，DXF，Sieb 以及 Myers等）

2、分享了双向的AutoCAD 和 DXF数据支持

3、设计规则检查，检查包括各类间距，环状线，铜箔面积计算，网表对比等

4、优化设计文件，添加泪滴，网表提取，丝印检查等

5、Basic NC Editor通孔编辑功能，钻孔工具定义，铣边路径，改变提刀点

6、快速拼板功能，制作PCB的阵列，适应生产要求。

cam350

【软件特色】

1、可制造性设计(Designing for Fabrication)

2、设计规则检查(Design Rule Checking)

3、数据输入和输出

4、DirectCAD 技术

5、反向工程(Reverse Engineering)

6、绘图到光栅的多边形转换(Draw-to-Raster Polygon Conversion)

7、复合到层(Composite-to-Layer)

8、自动化(Automation)和脚本(Scripting)

CAM350功能特色

1、支持多种输入/输出格式（CAD数据，ODB++，Gerber，IPC-356,Excellon，DXF，Sieb 以及 Myers等）

2、分享了双向的AutoCAD 和 DXF数据支持

3、设计规则检查，检查包括各类间距，环状线，铜箔面积计算，网表对比等

4、优化设计文件，添加泪滴，网表提取，丝印检查等

5、Basic NC Editor通孔编辑功能，钻孔工具定义，铣边路径，改变提刀点

6、快速拼板功能，制作PCB的阵列，适应生产要求。

cam350

【使用技巧】

有些资料的文字层有很多文字框，且文字框到线路PAD间距不满足制程能力时；当资料有大面积铜箔覆盖，线路或PAD与铜皮的距离不在制作要求之内，且外型尺寸又较大时的处理方法：

一、当资料有大面积铜箔覆盖，线路或PAD与铜皮的距离不在制作要求之内，且外型尺寸又较大时，（如广上的）可用下列方法快速修整线路或PAD与铜皮的间距。先将线路层（此层为第一层）的所有PAD 拷贝到一个空层，把对应在大铜皮上的PAD删除后将剩余PAD 放大做为减线路层（即第二层），然后知识兔把第一层拷贝到一个空层，将大铜皮删除后作为第三等。合层方式为：第一层（加层）、第二层（减层）、第三层（加层）。一般来说我们为了减小数据量，知识兔可以将第一层只保留大铜皮。如果知识兔只是防焊到大铜皮的间距不够，就可以把放大后（满足制程能力）的防焊拷贝到一个空层，把对应在大铜皮上的防焊删除后将剩余防焊放大做为第二层。

注：用此方法做好线路后，一定要用命令将多个层面合成Utilities–>Convert Composite 的一个复合层转换成一个层面，然后知识兔将此层和原稿用Anglysis–>Compare Layers 命令进行仔细核对。

二、有些资料的文字层有很多文字框，且文字框到线路PAD 间距不满足制程能力时，可借鉴以下方法：先将任何类型的以个文字框用Edit–>Move Vtx/Seg 命令拉伸至规格范围后做成Flash，接着将其同类型的其它文字框做成与之相同的Flash 即可。但要注意的是，做成Flash 后一定要将其打散，知识兔以防下此打开资料时D 码会旋转。
